| Thermopipe（サーモパイプ）工法は老朽化した既設管に、強化ポリエステル繊維をポリエチレンで密封したＣ字型ライナーを挿入して、クリーンエアーと蒸気で膨張させ硬化・冷却させることによって全く新しい管を既設管内に作り出します。工場などの圧力管、給水管、排水管で特に能力を発揮する工法です。 |
◆サーモパイプ工法の特長
・半製品の挿入、効率的作業で全工程を１日で完了可能
・工場内の配管更生に適した小規模作業スペース
・柔軟性と耐圧性に優れた素材で管の耐圧性、耐震性を向上
・廃棄物をほとんど出さず、省資源の環境に優しい工法
◆工事対象
1.工場、ビル等の建物内 圧力管、給水管、排水管
2.市街地の上水道管 |

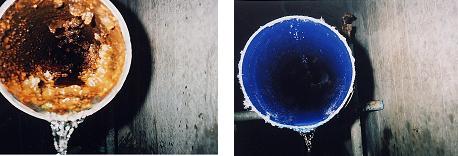

施工前 施工後

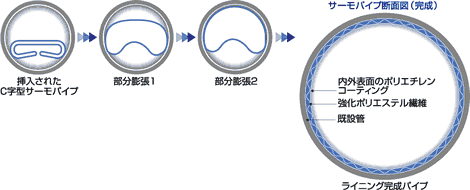

クリーンエアーと蒸気でＣ字型パイプを膨張させ硬化冷却。
既設管内にライニングパイプを形成。
|
9:00
am
|
STEP.1 準備工 |
|
|
|
11:00
am
|
STEP.3 管内清掃
・ジェットクリーニング工法
・サンドブラスト工法
・ピグ工法 |
|
|
12:00
pm
|
STEP.4
サーモパイプ挿入 |
主要工程は3時間以内、
スピーディーに管更生を完了。 |
|
|
01:00
pm
|
STEP.5
蒸気膨張・硬化冷却 |
 |
|
|
02:00
pm
|
STEP.6
継手連絡工 |
 |
|
|
03:00
pm
|
STEP.7 管内ＴＶカメラ調査 |
 |
|
04:00
pm
〜
05:00
pm
|
STEP.8 再供給 |
|
|
